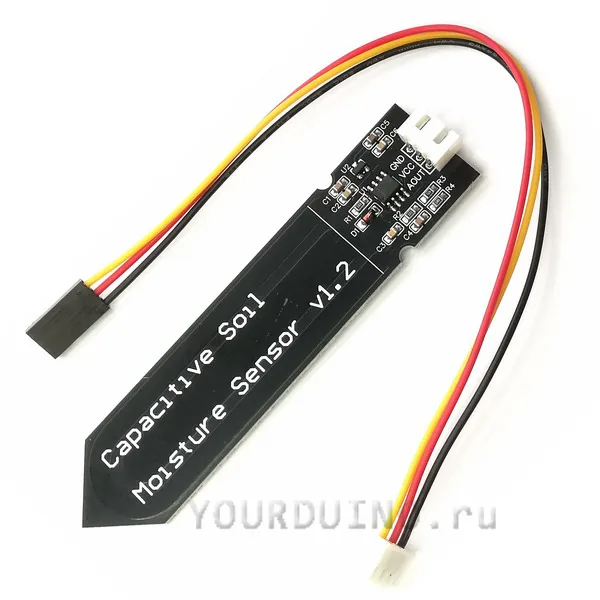

Емкостной датчик влажности почвы

Артикул: E2-20478
Есть в наличии
Остаток: 150
170 руб.

Доставка по Москве: 400 руб

Самовывоз: ПН-ПТ 10.00-18.00 бесплатно

Оплата: Наличные, Банковская карта, Online

Доставка по РФ: 3000 пунктов выдачи

  • Описание
  • Отзывы (1)

!ВНИМАНИЕ: В продаже существуют разные версии данных датчиков. Некоторые не поддерживают питание от 3.3В. Мы протестировали варианты от разных поставщиков и в настоящий момент мы продаем датчики, которые РАБОТАЮТ от 3.3В!

Емкостной датчик влажности почвы позволяет измерять уровень влажности почвы с помощью ёмкостного метода. Суть этого метода в том, что активная поверхность датчика состоит из двух электродов, которые образуют обкладки конденсатора. Изменение свойств материала вблизи активной поверхности ведет к изменению ёмкости конденсатора. Генератор датчика изменяет частоту колебаний, и пропорционально частоте изменяется аплитуда, что ведет к изменению напряжения выходного сигнала.

Выход датчика - аналоговый. Датчик устойчив к коррозии. Может использоваться в системах полива растений, а также в системах обнаружения воды и влаги.

Основные характеристики:

  1. Напряжение питания: 3.3 - 5.5 В;
  2. Выходное напряжение: 0 - 3.0 В;
  3. Длина сенсорной части датчика: 70 мм.

Работу датчика можно посмотреть на видео:

  • Константин 01.10.2021 11:53
    Купил 2 таких датчика, и оба нерабочие.
    1. В этой схеме должна использоваться КМПОП версия таймера 555, а не ТТЛ. ТТЛ не работает от 3,3 В, и не работает на частотах выше 100 кГц.
    2. Времязадающий конденсатор C3 вместо 470 пФ установлен 20 пФ (или дефектный).
    3. Один из выводов резистора R4 не подключён к общему проводу. Дорожка, которая должна это сделать, должна обогнуть расположенное рядом переходное отверстие, но вместо этого в ней разрыв.
    4. Вместо микросхемы стабилизатора напряжения установлена перемычка.
    5. Блокировочные конденсаторы до и после микросхемы стабилизатора (вместо которой перемычка), хоть и выглядят по-разному, но все 4 имеют ёмкость 100 нФ. Обычно используют оксидный конденсатор, зашунтированный керамическим.

    После замены C3 на конденсатор ёмкостью 470 пФ генератор кое-как заработал при напряжении питания 5 В. Частота и фаза меандра хаотически изменяются.
    После соединения R4 с общим проводом, при погружении датчика в воду, напряжение на выходе изменяется с 4 до 2 В. Этот резистор служит для разряда фильтрующего конденсатора C4 выпрямителя на диоде T4. Без соединения его с общим проводом, на выходе будет максимальное напряжение, и оно не будет изменяться.

    Нумерация деталей приведена по маркировке на плате. Принципиальная схема находится гуглом.
