Модуль последовательного интерфейса расширителя ввода / вывода 16-битный MCU-2317

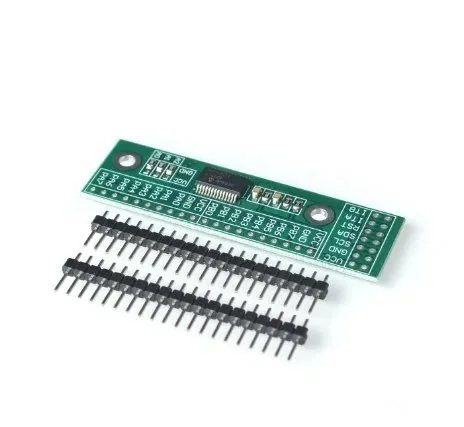

HALJIA MCU-2317 MCP23017 Последовательный интерфейс I2C.

• 16-битный последовательный модуль расширения ввода / вывода с последовательным интерфейсом I2C.
• MCP23017 может преобразовывать 16-битные параллельные данные в последовательные данные интерфейса IIC и преобразовывать друг друга.
• Внутренняя встроенная схема сброса при включении питания (POR) сбрасывает состояние устройства по умолчанию.
• Два противоположных программируемых выхода источника прерывания.
• Регистр переключения полярности настраивает полярность входа GPIO.

Характеристики:

16-битный двунаправленный порт ввода / вывода:

-контактные выводы по умолчанию для ввода высокоскоростного интерфейса I2C (MCP23017):

-100 кГц

-400 кГц

-1,7 МГц

Высокоскоростной интерфейс SPI (MCP23S17): -10 МГц (макс. )

Три контакта аппаратного адреса, позволяющие подключать к шине до восьми устройств.

Конфигурируемые выходные контакты прерывания: Конфигурируемые как активный высокий, активный низкий или открытый сток.

INTA и INTB могут быть настроены для работы независимо или вместе.

Низкий ток в режиме ожидания: 1 мкА (макс.)

Рабочее напряжение: от
-1,8 В до 5,5 В при -40 ° C до + 85 ° C от
-2,7 В до 5,5 В при -40 ° C до + 85 ° C от
-4,5 до 5,5 В при -40 ° C до + 125 ° C

Размер модуля: 26,5 x 21 мм

Вес: 3,5 г
