Цветной сенсорный графический TFT-экран 3,2" ILI9327 (320x240) 40pin

Артикул: S1-40004
Нет в наличии
1 350 руб.

Доставка по Москве: 400 руб

Самовывоз: ПН-ПТ 10.00-18.00 бесплатно

Оплата: Наличные, Банковская карта, Online

Доставка по РФ: 3000 пунктов выдачи

  • Описание
  • Отзывы (0)

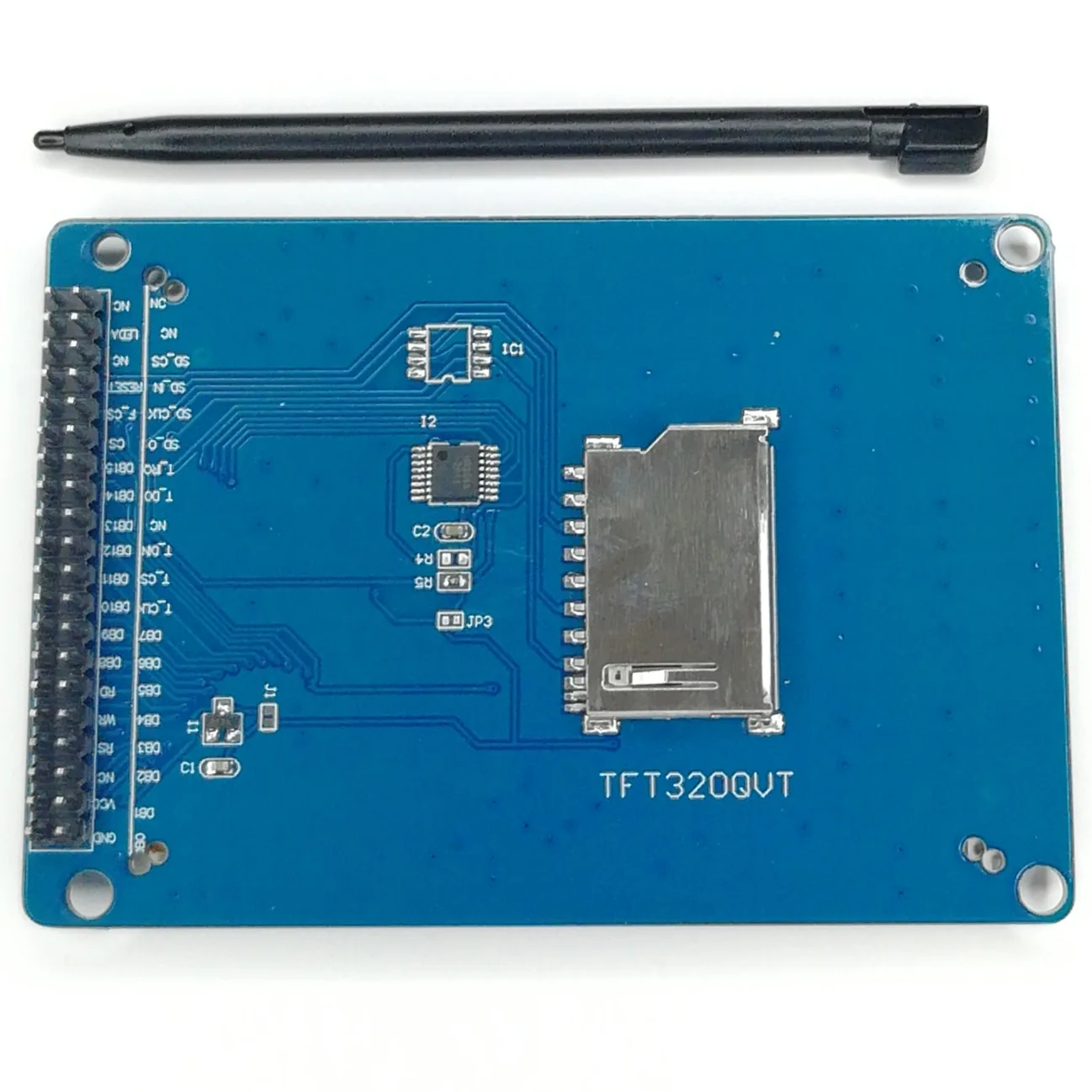

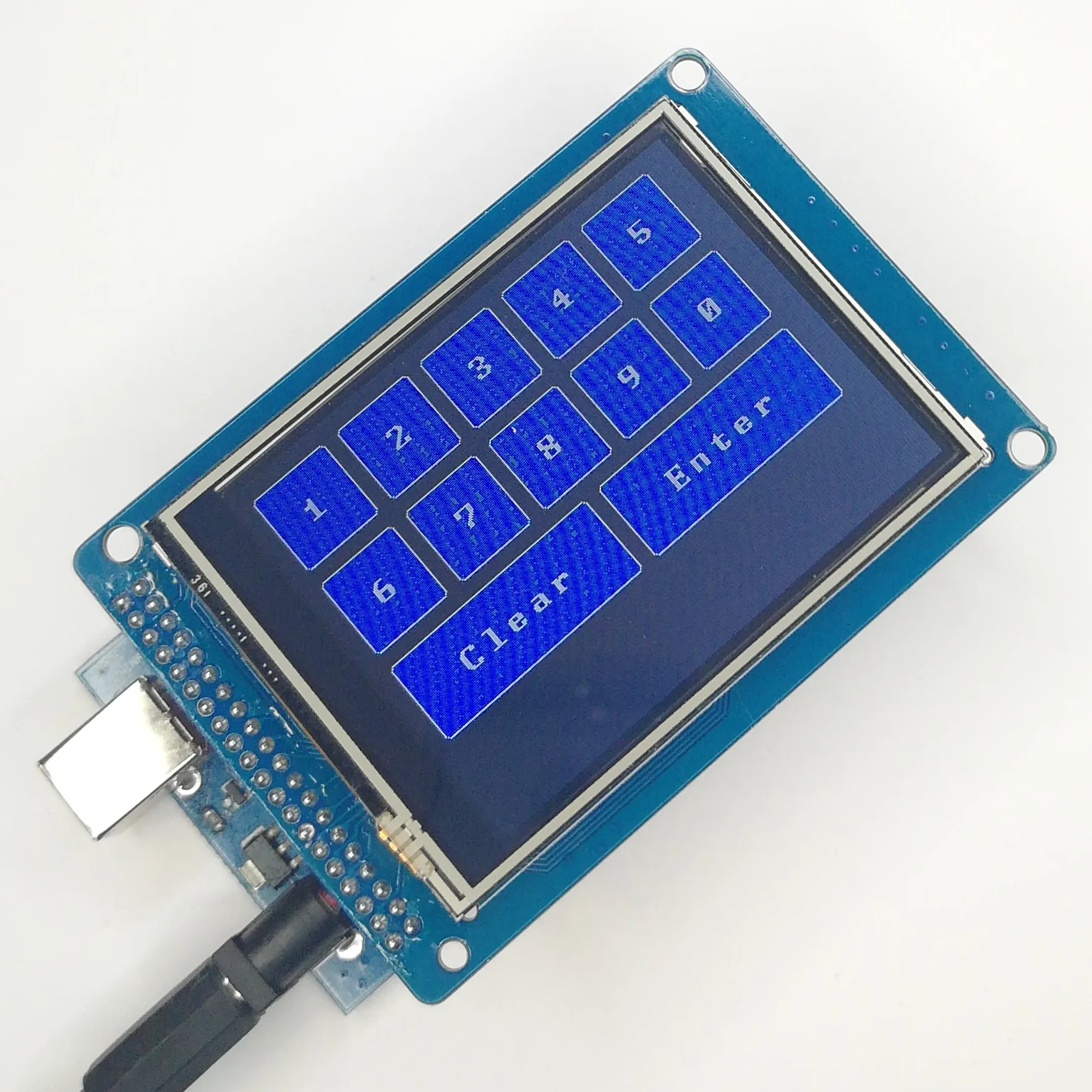

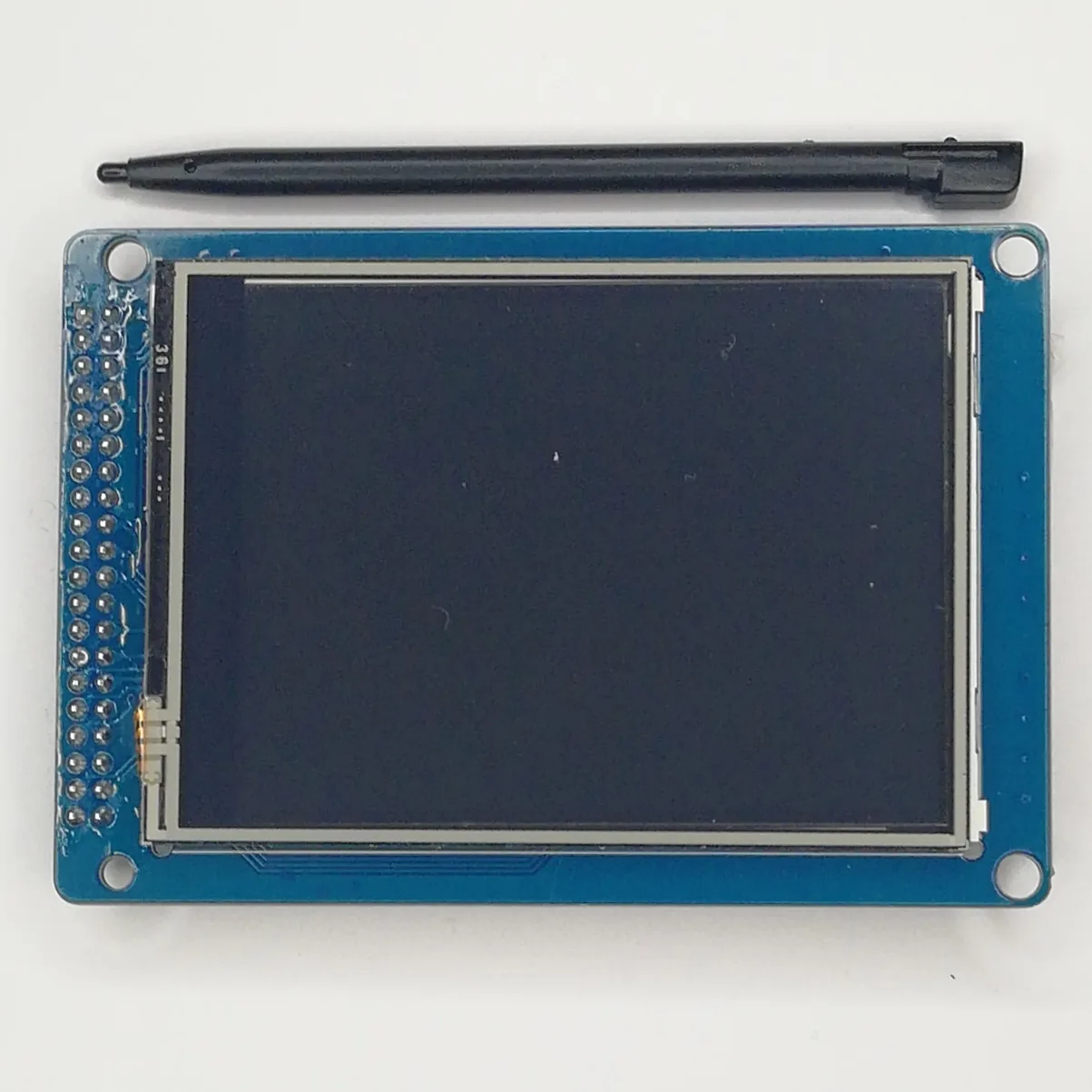

Сенсорный цветной графический TFT-экран с диагональю 3,2 дюйма 40pin. Стилус в комплекте. Разрешение: 320х240. Слот SD-карты.

Дисплей предназначен для работы с платами, имеющими 3.3-вольтовые логические уровни (Arduino Due или совместимые, Maple Mini на STM32 Cortex M3 и др.)

Для использования дисплея с Arduino Mega 2560 и Arduino Due рекомендуем использовать плату расширения TFT LCD Mega Shield V2.2, которая значительно упрощает подключение и позволяет не задумываться о согласовании логических уровней.

Контроллер ILI9327.

Размеры платы: около 95х65х9 мм (без учета длины контактов).

Размеры дисплея: 78х55 мм.

Размеры рабочей (видимой) части: 64х48 мм.

Библиотеку для работы с сенсором можно скачать здесь.

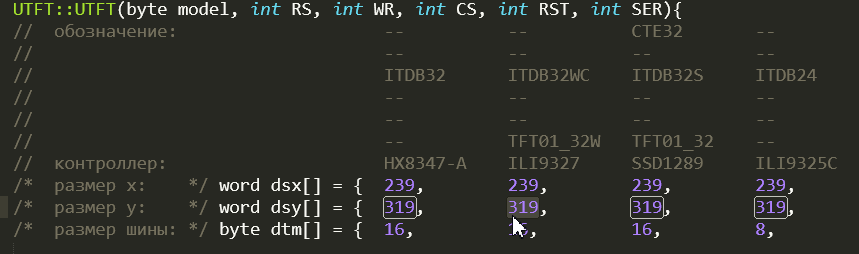

ВНИМАНИЕ: чтобы дисплей мог работать с корректным разрешением 320х240, в библиотеке UTFT (файл UTFT.cpp) необходимо установить разрешение по горизонтали для контроллера ILI9327 в значение 319.

Простейший пример скетча для работы с дисплеем:

#include <UTFT.h>
UTFT myGLCD(ITDB32WC, 38, 39, 40, 41);

#include <URTouch.h>
URTouch myTouch(6, 5, 4, 3, 2);

void setup() {
    myGLCD.InitLCD();
    myTouch.InitTouch();
    myGLCD.clrScr();
    myGLCD.fillScr(255, 0, 0);
}


void loop() {
    if (myTouch.dataAvailable()) {
      myGLCD.fillScr(0, 255, 0);
   } else {
      myGLCD.fillScr(255, 0, 0);
   }
}
