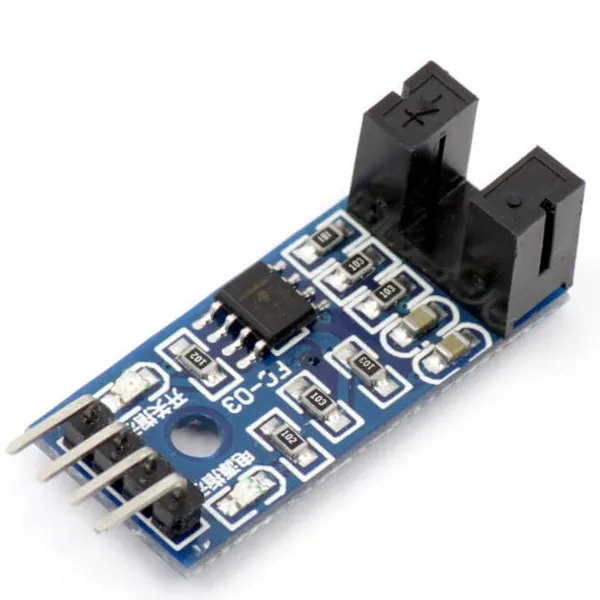

Датчик оптический щелевой инфракрасный

Щелевой оптический инфракрасный датчик. Принцип работы датчика основан на излучающем в инфракрасном диапазоне светодиоде и регистрирующем это излучение чувствительным элементом. Любой непрозрачный для ИК диапазона предмет в зоне датчика перекрывает излучение, что регистрируется чувствительным элементом. Датчик может использоваться как концевой выключатель. Совместно со щелевым диском датчик позволяет отслеживать углы вращения двигателя. Датчик оснащен усилителем сигнала на компараторе LM393.

Характеристики

• Напряжение питания: 3-5 В;
• LED индикатор питания и состояния;
• Ширина щели: 5 ±0.1 мм;
• Диаметр монтажного отверстия: 3 мм;
• Размеры платы: 31 x 14 мм;

Контакты

• VCC - питание;
• GND - земля;
• D0 - цифровой выход, высокий уровень при срабатывании датчика;
• A0 - не используется;

Описание

При попадании светонепроницаемого предмета в щель датчика, датчик срабатывает и на выходе D0 присутствует высокий уровень сигнала, равный напряжению питания. При отсутствии предмета в чувствительной зоне датчика на выходе присутствует низкий уровень сигнала, равный 0.1-0.2 В.

На плате имеется светодиодный индикатор состояния. Светодиод светится при отсутствии предмета в чувствительной зоне датчика и гаснет при срабатывании датчика.
