Датчик пульса

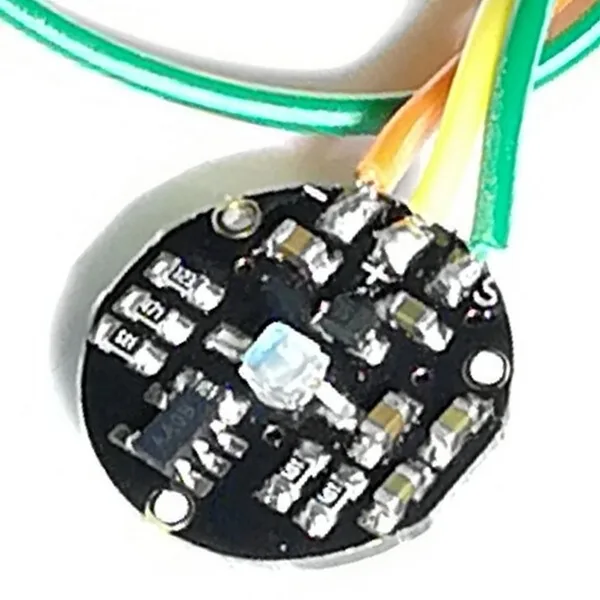

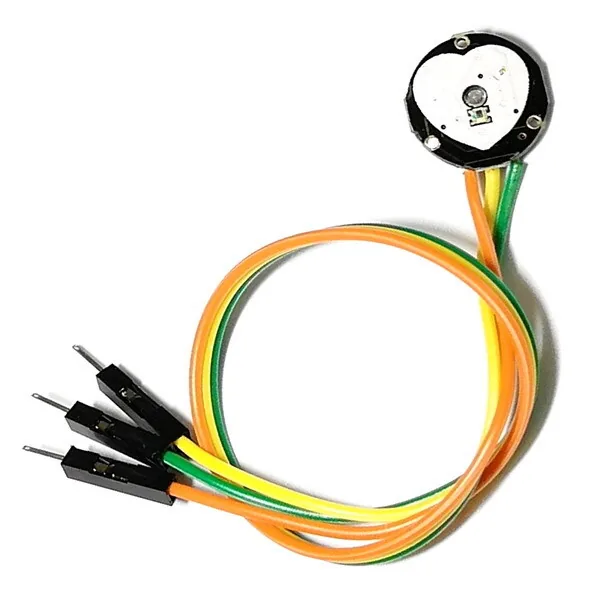

Датчик пульса - это трехпроводный аналоговый датчик, основанный на методе фотоплетизмографии — изменении оптической плотности объема крови в области, на которой проводится измерение (например, палец руки или мочка уха), вследствие изменения кровотока по сосудам в зависимости от фазы сердечного цикла. Датчик содержит источник светового излучения (светодиод зеленого цвета) и фотоприемник, напряжение на котором изменяется в зависимости от объема крови во время сердечных пульсаций.

Датчик пульса реагирует на относительные изменения интенсивности света. Если количество света, падающего на датчик, остается постоянным, значение сигнала останется на (или близко к) 512 (средняя точка 10-разрядного диапазона АЦП Arduino).

Диаметр датчика: около 15 мм.

Напряжение питания: 3.3 - 5 В.
