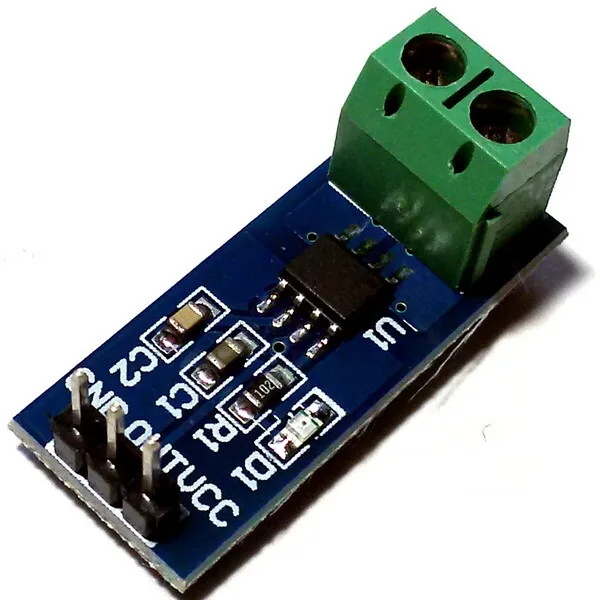

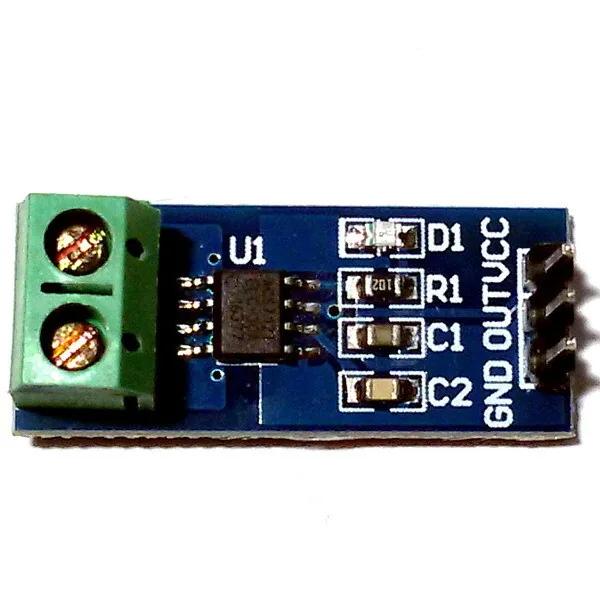

Датчик тока ACS712 20А

ACS712 20A Датчик тока - это устройство для измерения силы тока в цепи, с допустимыми пределами 0 - 20 А. Работает на эффекте Холла. Измеряет как переменный, так и постоянный ток от 0 до 20 А. Плата модуля содержит сглаживающий конденсатор, это уменьшает шумы и увеличивает точность измерения.

Характеристики:

• Работает с постоянным и переменным током;
• Чувствительность датчика 100 мВ/А;
• Напряжение питания +5,0 В;
• Ток потребления не превышает 11мА;
• Сопротивление токовой шины 1,2 мОм;
• Температура эксплуатации -40°C…+85°C;
• Размер 31мм х 13мм.

Подключение:

Для подключения ACS712 к плате Arduino используют 3 провода:

• VCC – питание, напряжение 5В;
• GND – земля;
• OUT – сигнальный (подключается к аналоговому выводу контроллера Arduino).

Применение:

Схемы защиты от перегрузки по току, зарядные устройства, импульсные источники питания, программируемые источники тока и многое другое.

Внимание! Сильное магнитное поле может искажать показания.
