Модуль датчика касания KY-036

Модуль датчика касания KY-036 позволяет оснастить приборы функцией сенсорной кнопки. В качестве сенсорной поверхности используется металлическая деталь напоминающая обычную кнопку, корпус электроприбора или другие металлические элементы конструкции.

Основной элемент схемы - транзистор дарлингтона. Касание пальца базы транзистора приводит к его открыванию.

Характеристики:

• Питание 5 В
• Составной транзистор Дарлингтона KSP13
• Компаратор LM393
• Подстроечный резистор
• Размеры 16 x 43 x 15 мм

Схема подключения:

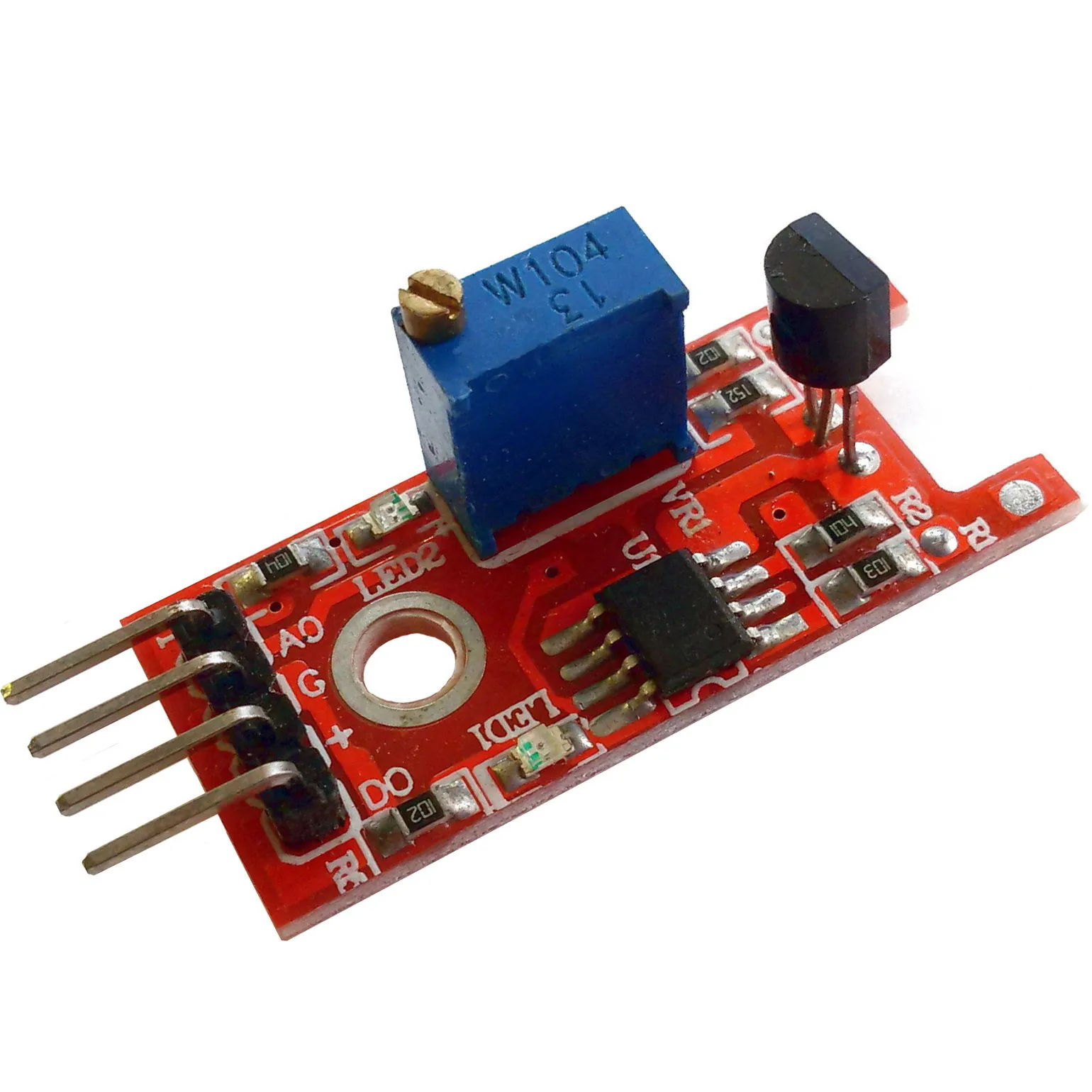

Обозначения контактов подключения на плате датчика.

• A0 — аналоговый выход
• G — земля
• + — питание +5В
• D0 — цифровой выход

Датчик касания KY-036 имеет два выхода: один цифровой, другой – аналоговый. Их можно использовать как одновременно, так и по отдельности.

Цифровой выход выдаёт логический 0 если касания нет и логическую 1, если касание есть. А на аналоговом выходе, в случае наличия прикосновения, напряжение уменьшается, а при его отсутствии достигает 5В. Датчик настраивается подстроечным резистором.
