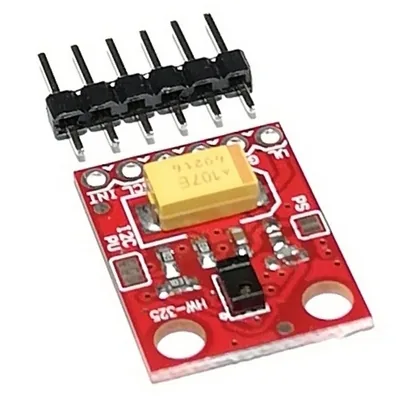

Модуль датчика жестов, приближения и цвета APDS-9960

Модуль на базе датчика APDS-9960, обладающий широким спектром возможностей: распознавание цвета (RGB), измерение освещенности и расстояния до объекта, а также распознавание простых жестов (движение руки влево, вправо, вверх, вниз и др.)

С помощью датчика жестов можно организовать управление различнымии устройствами по простому взмаху руки.

APDS-9960 включает в себя УФ и ИК фильтры и четыре отдельных диода разной чувствительности и направленности. Датчик может определять расстояние от 10 до 20 см.

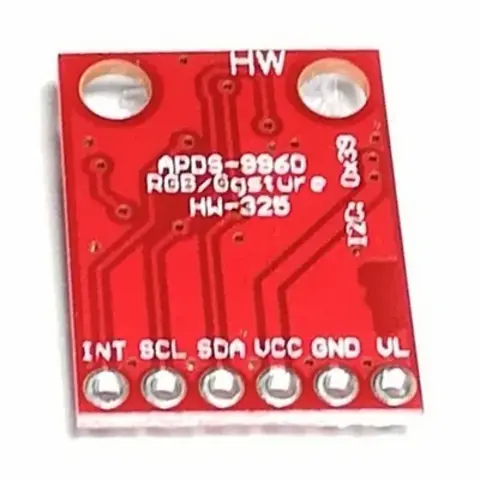

Назначение контактов:

• VL - питание инфракрасного диода
• GND - земля
• VCC - питание датчика 3,3 В
• SDA, SCL - I2C интерфейс (адрес 0х39)
• INT - выход прерывания модуля

ВНИМАНИЕ!  Напряжение логики и питания строго 3,3 В.

Документация на датчик

Работу датчика можно посмотреть на видео:
