WEMOS 1-Button Shield - модуль тактовой кнопки

WEMOS 1-Button Shield — это модуль с тактовой кнопкой, предназначенный для установки на платы WeMos: WEMOS D1 mini / WEMOS D1 mini Pro. Модуль позволяет задействовать код выполняемый по нажатию, отпусканию или удержанию кнопки.

Характеристики:

• Используемые выводы: D3, GND.
• Габариты: 27,6x25,6 мм.

Подключение:

• Перед установкой Shield, к его выводам нужно припаять разъемы идущие с ним в комплекте.
• Все Shield WeMos устанавливаются на плату WEMOS D1 mini или WEMOS D1 mini Pro без использования проводов.
• На всех платах WeMos имеется вырез возле вывода 3V3. При установке Shield вырезы всех плат должны находиться с одной и той же стороны (друг над другом).

Подробнее о модуле:

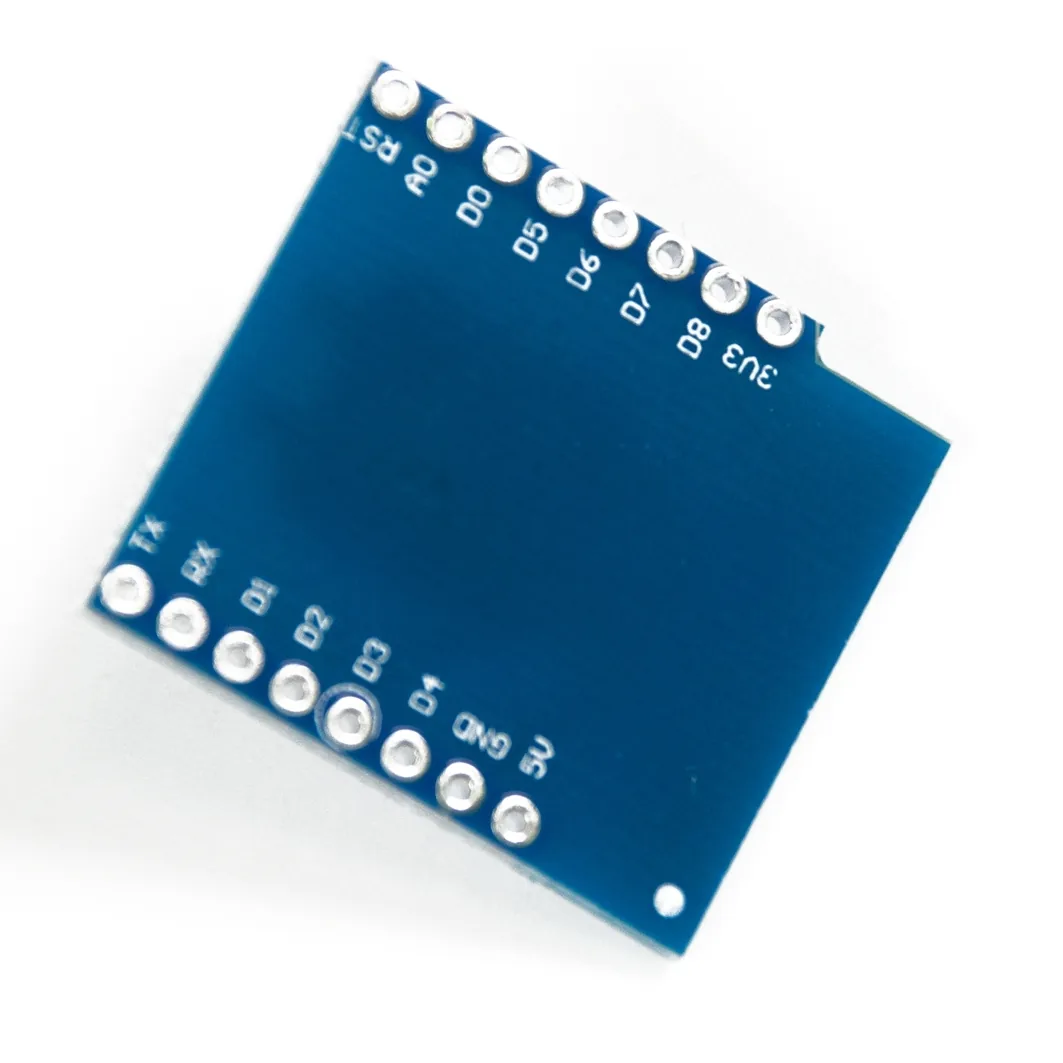

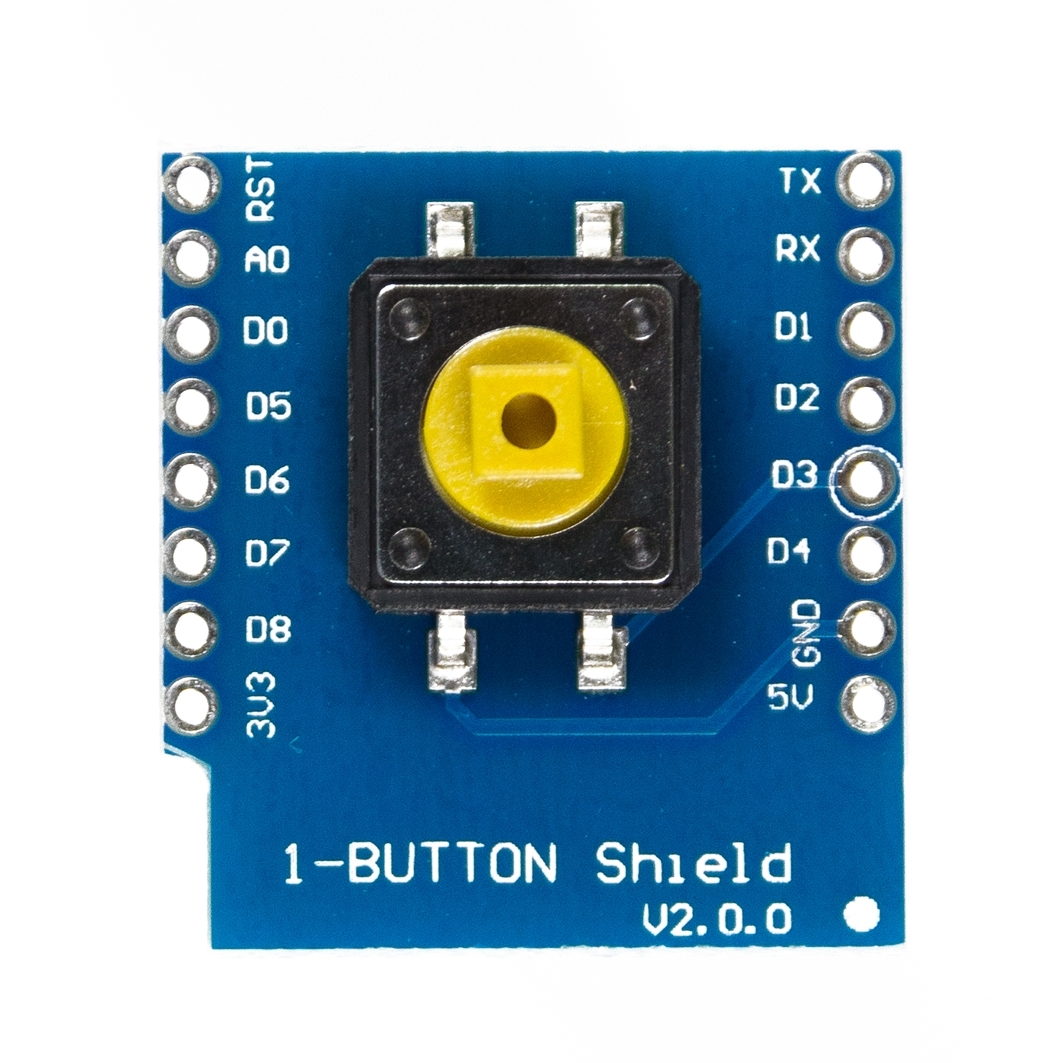

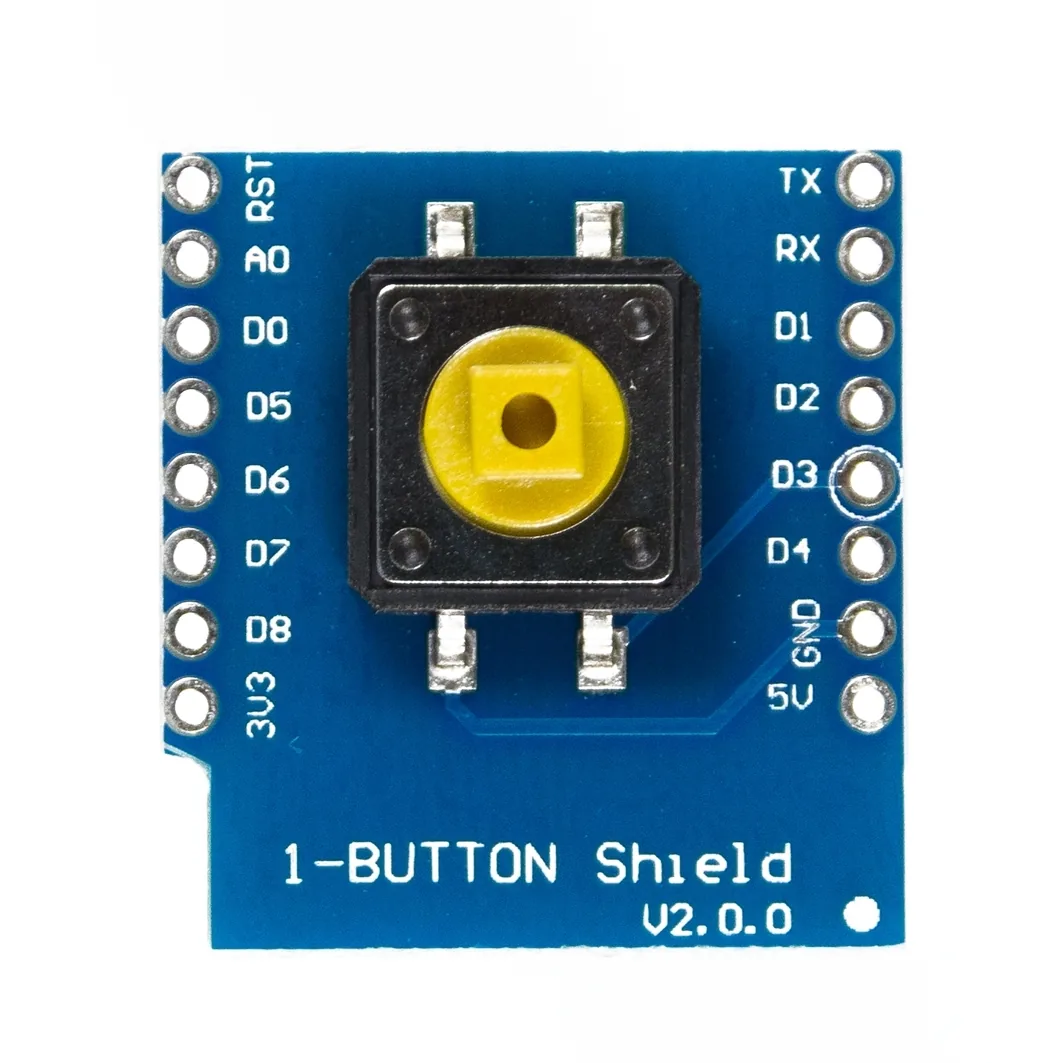

На плате WeMos 1-Button Shield установлена тактовая кнопка, которая при нажатии, замыкает выводы «D3» и «GND». Вывод «D3» на платах WEMOS D1 mini / WEMOS D1 mini Pro подтянут к 3V3 через резистор в 10 кОм. Значит при нажатии на кнопку, на выводе «D3 будет уровень логического «0», а при отпускании кнопки, уровень логической «1».

Комплектация:

• WeMos 1-Button Shield - 1 шт.

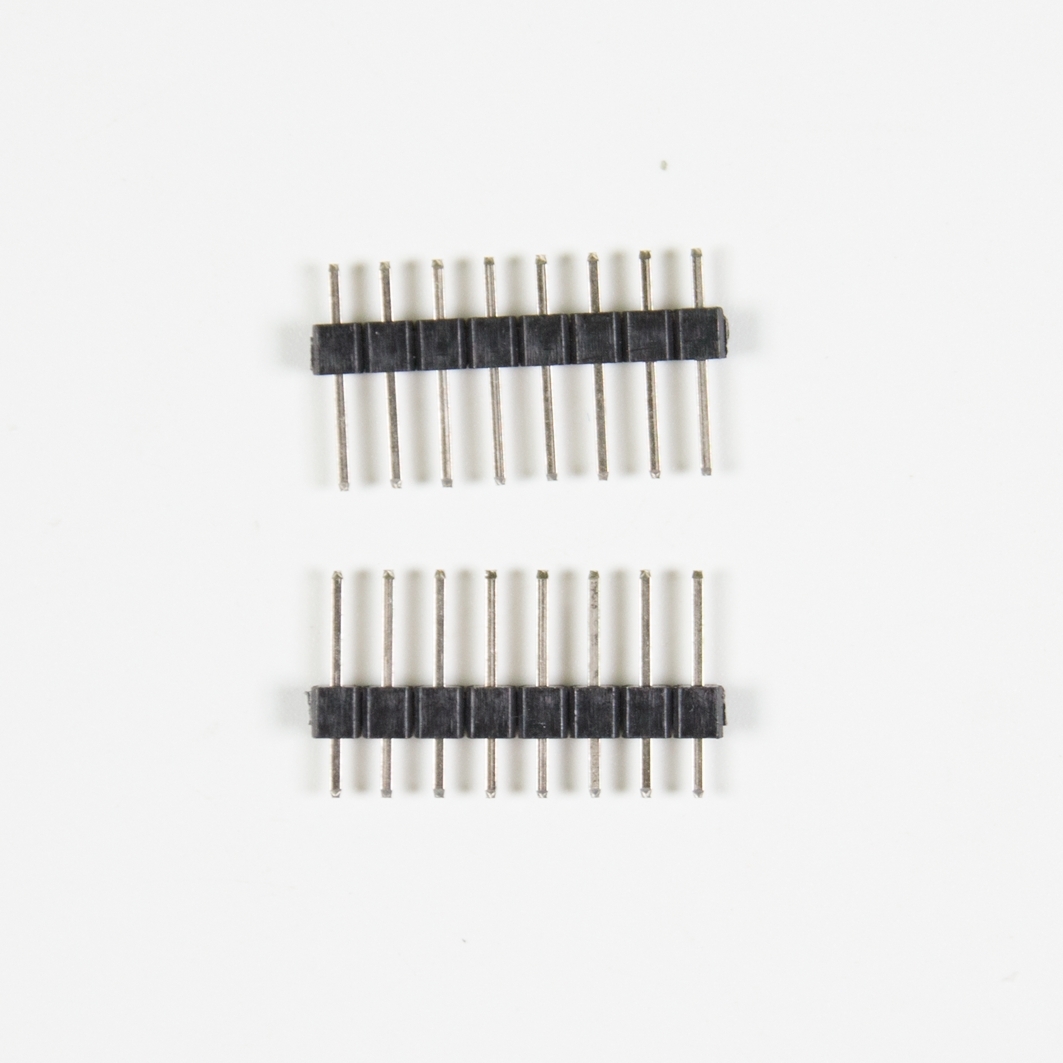

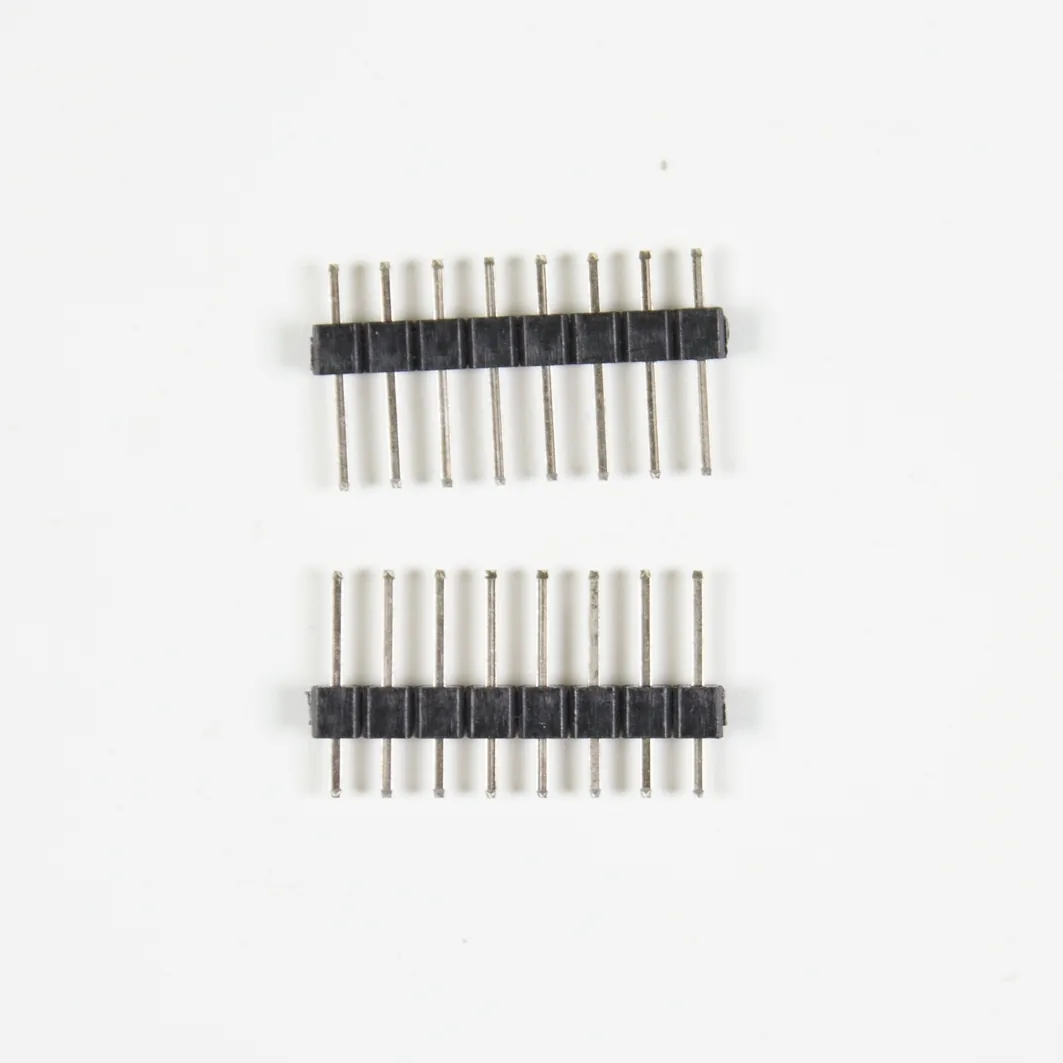

• Соединитель типа "ПАПА-ПАПА" - 2 шт.
