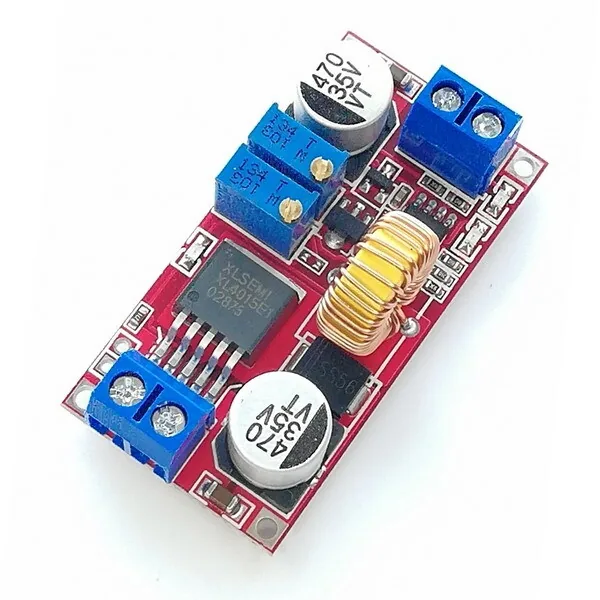

Понижающий DC-DС преобразователь XL4015 с регулировкой тока

Понижающий DC-DС преобразователь XL4015 с регулировкой тока и напряжения. Помимо функции понижающего преобразователя постоянного напряжения в данном модуле есть возможность регулировки выходного тока, что позволяет использовать его в качестве зарядного устройства для различных аккумуляторов (Li-Ion, Li-Po, Ni-Cd, Ni-MH, Pb), а также как светодиодный драйвер.

Регулировка тока осуществляется с помощью ближнего к катушке индуктивности подстроечного резистора. Дальний от катушки подстроечный резистор отвечает за регулировку выходного напряжения. О различных режимах работы сигнализируют 3 встроенных светодиода: о поданном на модуль питании сигнализирует зеленый светодиод, при подключении нагрузки загорается синий светодиод, а когда в работу вступает регулятор тока загорается красный светодиод.

Основные характеристики:

1. Диапазон входного напряжения: 4 ~ 38 В постоянного тока;
2. Диапазон выходного напряжения: 1,25-36 В постоянного тока;
3. Выходной ток: 0-5A;
4. Выходная мощность: 75 Вт (при мощности свыше 50 Вт рекомендуется использовать радиатор пассивного охлаждения);
5. Рабочая температура : -40 ~ + 85 градусов;
6. Рабочая частота: 180 КГц;
7. Коэффициент эффективности: 96% (макс).
8. Защита от короткого замыкания: да (предел тока 8А).
9. Дополнительная защита от перегрева.
10. Защита от переполюсовки отсутствует.
11. Размеры: 62* 26* 18 мм.
