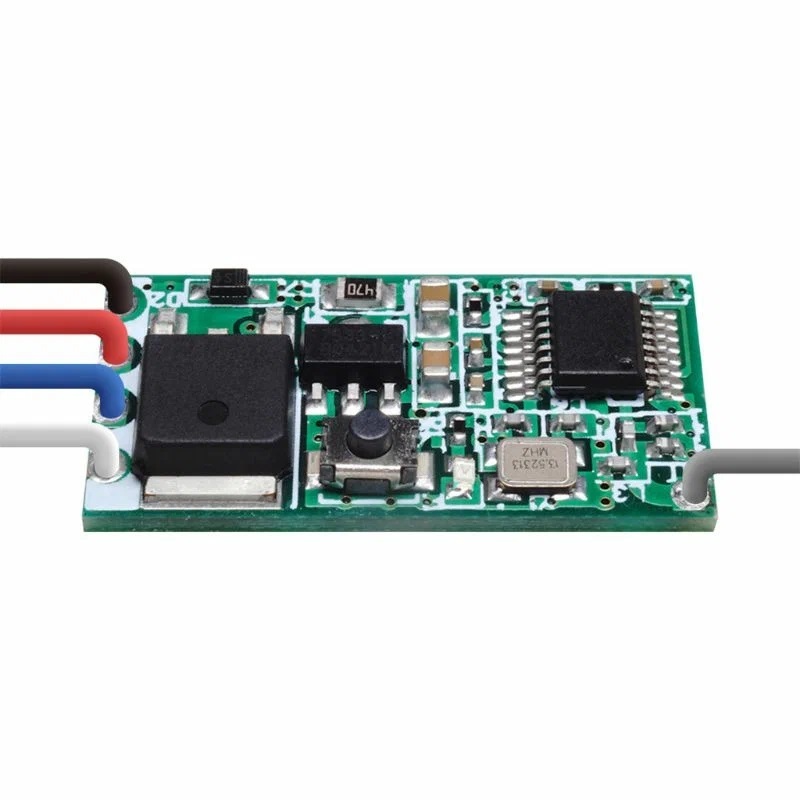

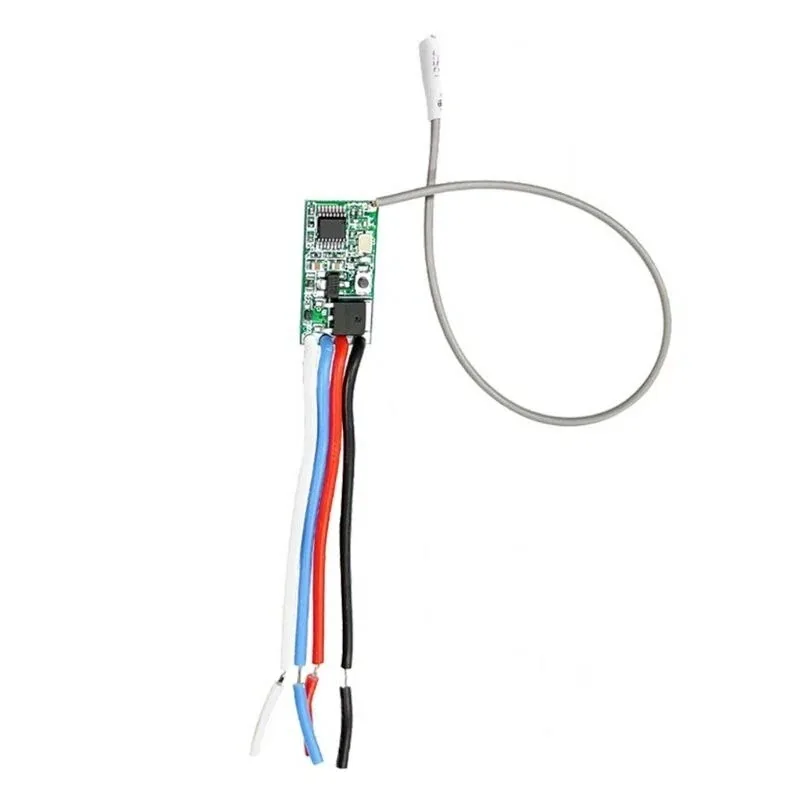

Радиоуправляемый модуль реле-приёмник QA-R-011, частота 433 МГц

Радиоуправляемый модуль реле QA-R-011 с несущей частотой 433 МГц. Подходит для применения в проектах Arduino и Raspberry.

Характеристики:

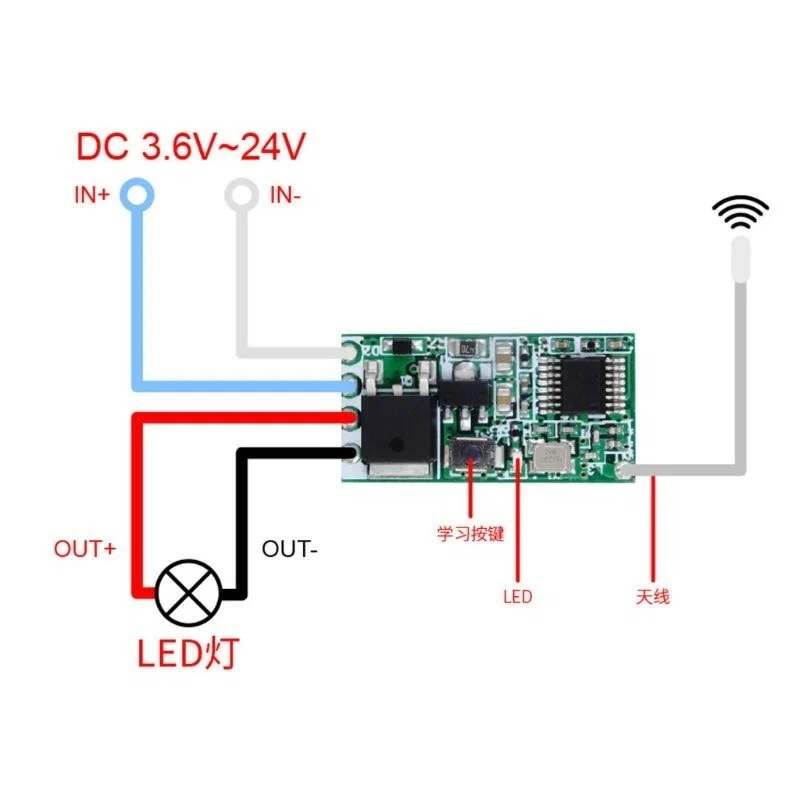

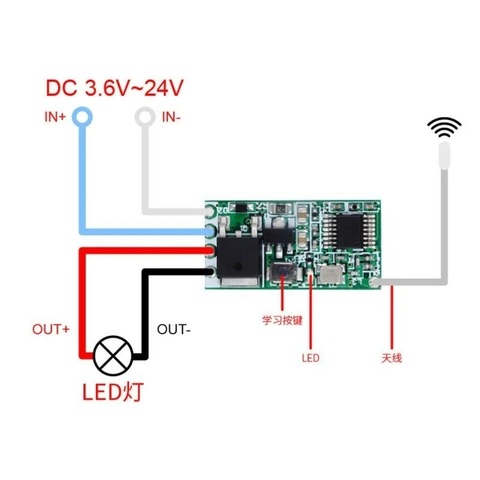

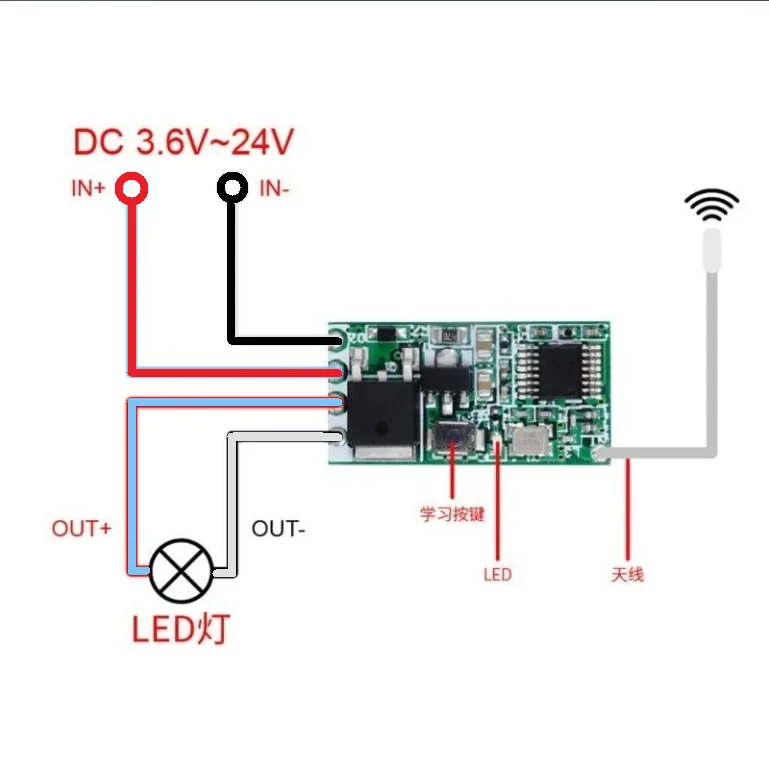

Питание 3.6-24 VDC.
Потребление тока в режиме ожидания 3.6-5.5 мА.
Реле коммутирует 3.6-24 VDC, до 2А
Несущая частота 433 МГц

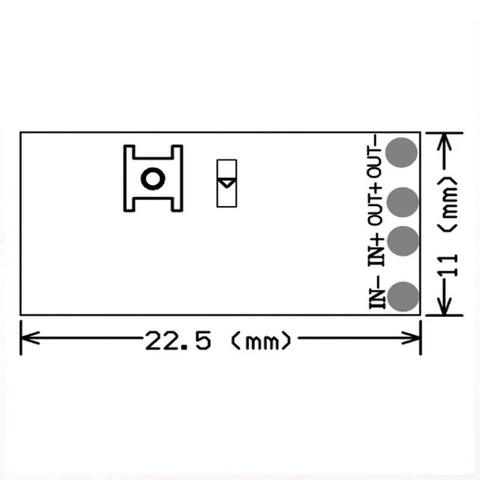

Размеры 22.5х11х8 мм.

Три режима работы:

1. Кнопка. Нажимаем кнопку на пульте - устройство включается и работает пока нажата кнопка. Отпускаем кнопку - устройство выключается.
2. Переключатель. Нажимаем кнопку на пульте - устройство включается. Нажимаем эту же кнопку повторно - устройство выключается.
3. Комбо. Нажимаем кнопку А на пульте - устройство включается. Нажимаем кнопку B на пульте - устройство выключается.

Программирование режимов работы:

Программирование производится при помощи обучающей кнопки на модуле.

Перед настройкой необходимо сделать сброс на заводские настройки (8 раз подряд нажмите кнопку обучения – реле ответит вспышками светодиода).

• Режим "кнопка": Нажмите 1 раз на кнопку на плате приёмника. Дождитесь пока светодиод загорится постоянно. Затем нажмите на любую кнопку на пульте, после чего индикатор мигнет 3 раза и потухнет. Режим установлен. Теперь все кнопки на пульте будут работать в этом режиме.
• Режим "переключатель": Нажмите 2 раза на кнопку на плате приёмника. Дождитесь пока светодиод загорится постоянно. Затем нажмите на любую кнопку на пульте, после чего индикатор мигнет 3 раза и потухнет. Режим установлен. Теперь все кнопки на пульте будут работать в этом режиме.
• Режим "комбо": Нажмите 3 раза на обучающую кнопку. Светодиод загорится постоянным светом. Нажмите на пульте кнопку А, светодиод мигнет 3 раза в ответ. Затем нажмите кнопку B на пульте. Светодиод моргнет 3 раза и затем потухнет. Режим установлен. Алгоритм работы будет: A = ON, B = OFF.
