Плата расширения для драйверов шаговых двигателей A4988/DRV8825
Доставка по Москве: 400 руб
Самовывоз: ПН-ПТ 10.00-18.00 бесплатно
Оплата: Наличные, Банковская карта, Online
Доставка по РФ: 3000 пунктов выдачи
- Описание
- Отзывы (0)

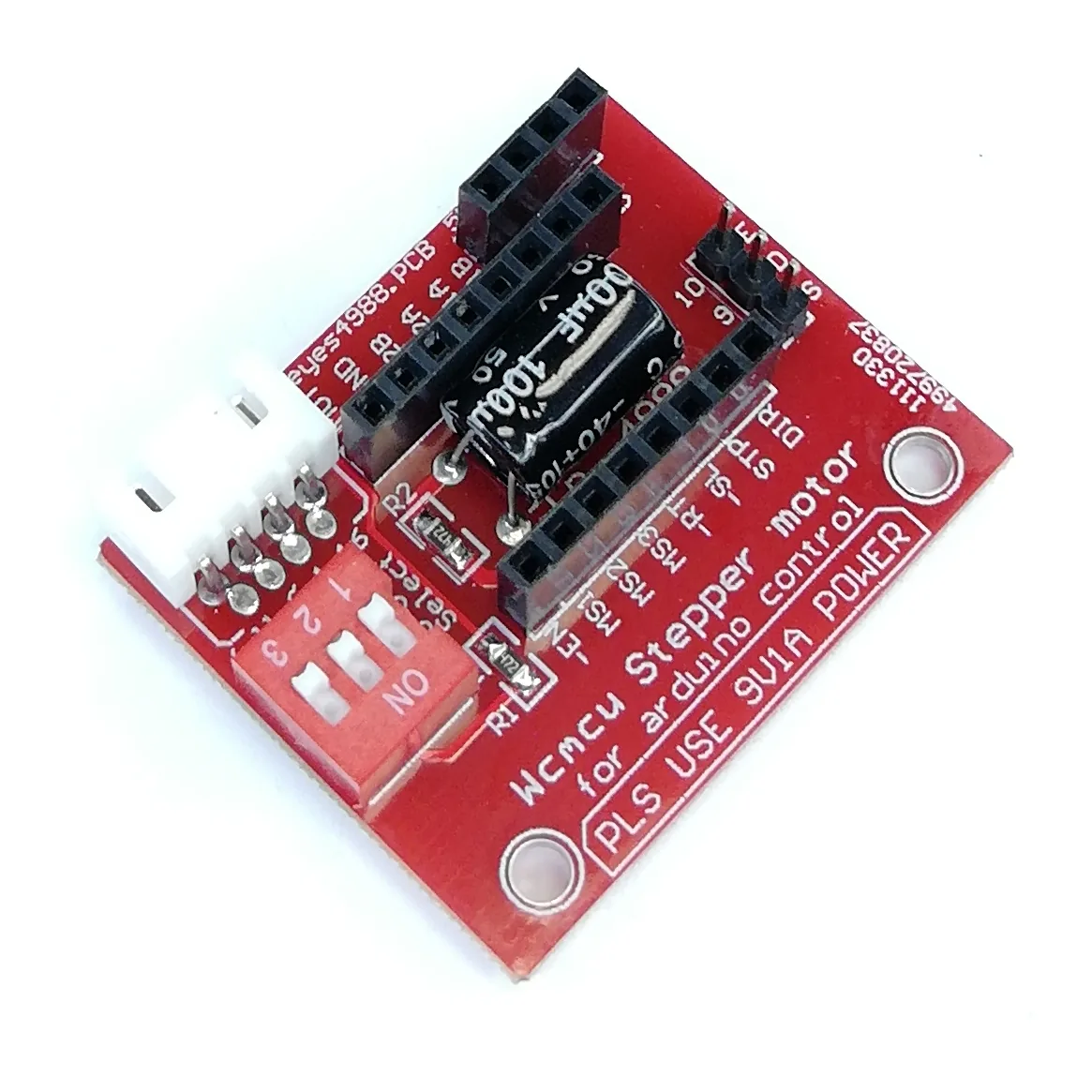

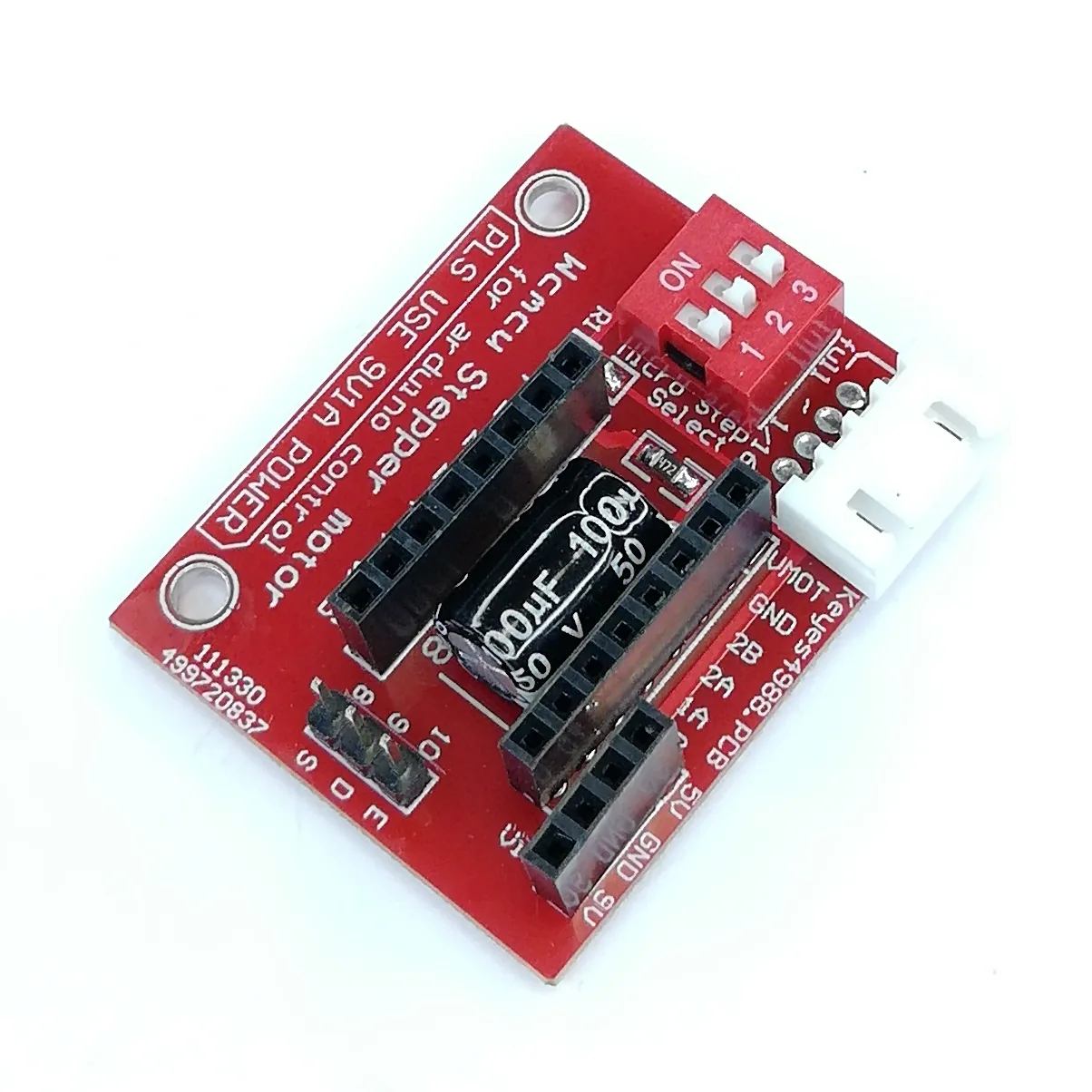

Плата расширения для драйверов шаговых двигателей A4988/DRV8825 позволяет упростить подключение драйверов ШД к микроконтроллеру Arduino.
На плате имеется 16 пиновый разъем типа мама, с шагом 2,54 мм, в который устанавливается сам драйвер. Также на модуле есть разъем для подключения шагового двигателя и разъем питания. Питание силовой части 7В - 30В. Питание логики - 5В. На плате установлены микропереключатели, для возможности конфигурирования режимов микрошага.
Характеристики Адаптера:
| Совместимость с драйверами ШД | A4988, DRV8825, TMC 2100 |
| Напряжение питания драйвера | 5 В |
| Напряжение питания шагового двигателя | 7 В - 30 В |
| Выбор режима микро шага | DIP-переключатель |
| Конденсатор на шине питания | 1000 мкФ |
| Размеры | 42 x 35 x 11 мм |
Контакты для подключения разъема управления:
E — включение/выключение
D — направление вращения
S — Один импульс логической единицы, равен 1 шагу мотора.

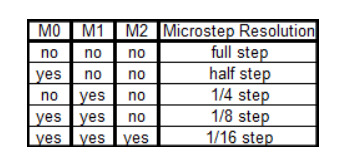

Таблица режимов шага для драйвера А4988:
