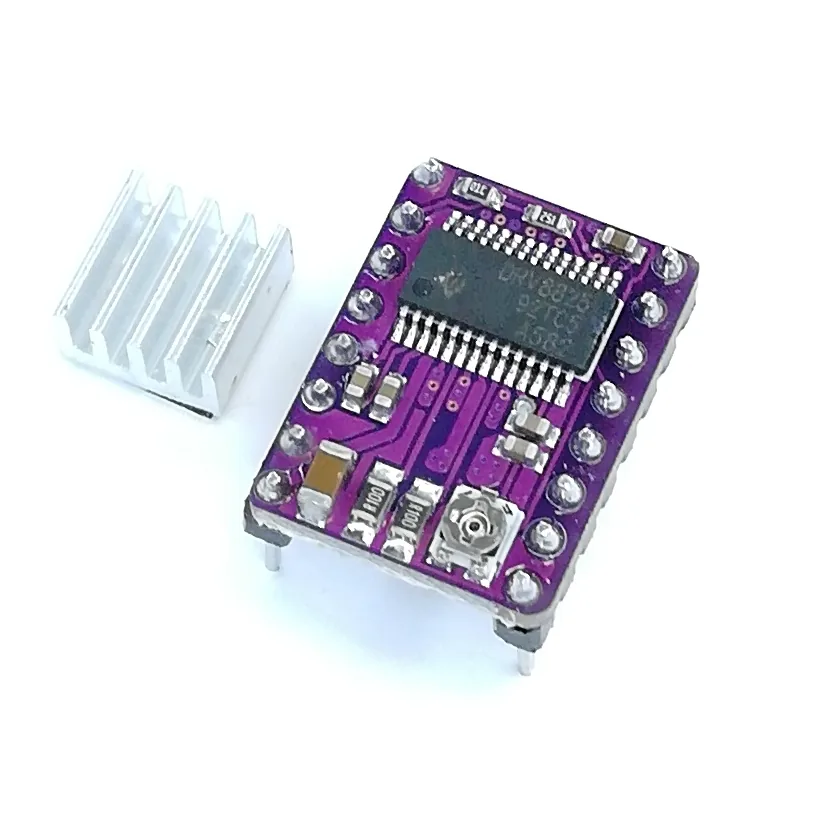

Драйвер шагового двигателя DRV8825

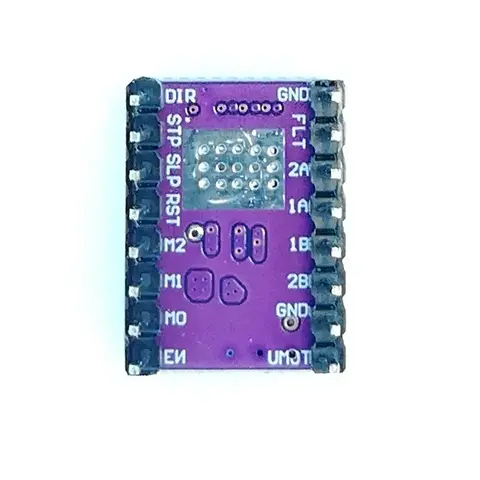

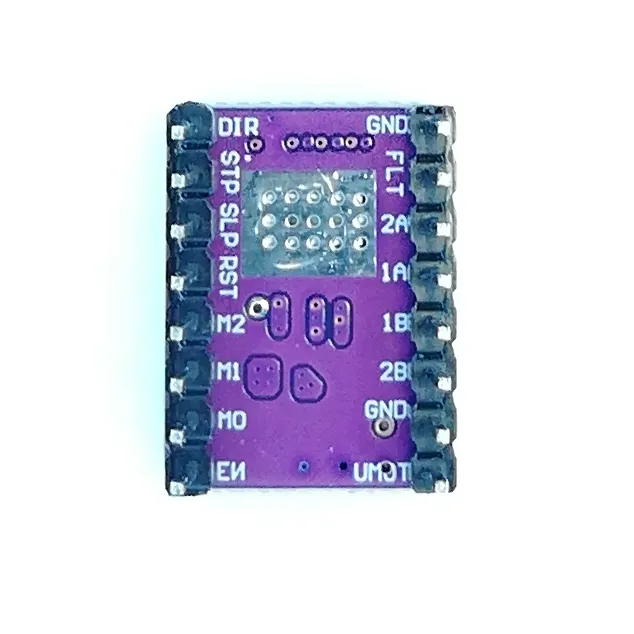

Драйвер шагового двигателя DRV8825 пришел на замену A4988 и может управлять биполярными шаговыми двигателями с потребляемым током до 2.2 А на обмотку (с использованием радиатора). Данный драйвер поддерживает 1/32 шага, в отличии от A4988, который способен поддерживать 1/16 шага. ВАЖНО! На драйвере шагового двигателя DRV8825 подстроечный резистор располагается на другой стороне платы, по сравнению с A4988, поэтому обратите внимание на правильную ориентацию драйвера при установке их в разъемы плат управления.

Основные характеристики:

• Возможность управления шагом и направлением движения
• Шесть доступных разрешений: полный шаг, 1/2, 1/4, 1/8, 1/16, 1/32.
• Рабочее напряжение до 45 В
• Встроенный стабилизатор для питания логики
• Совместимость с логикой 3.3В и 5В
• Защита по току, перегреву, отключение при недостаточном напряжении
• 4-х слойная плата специально разработанная для лучшего отвода тепла
• Электрическая и механическая совместимость с драйвером A4988
