Драйвер двигателей одноканальный Monster Moto Shield VNH3ASP30

Datasheet на микросхему.

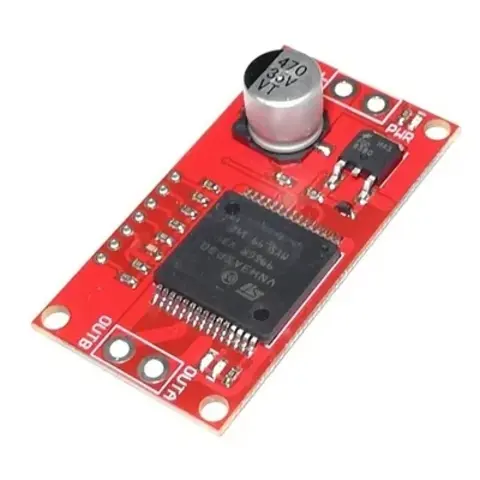

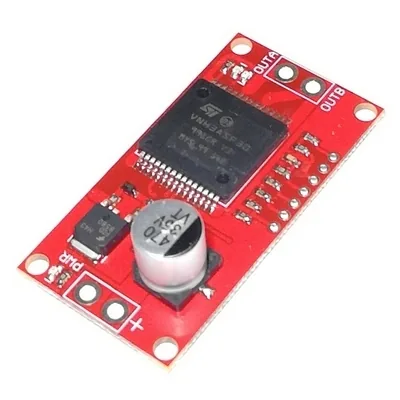

Плата расширения Monster Moto Shield на базе драйвера VNH3ASP30 предназначена для управления одним мощным двигателем постоянного тока.

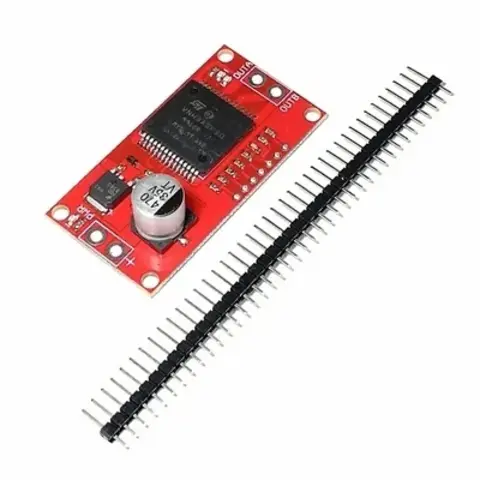

В комплекте идет планка Штырьковых соединителей 40-pin (PLS-40)

Основные характеристики:

1) Максимальное рабочее напряжение: 16 В;

2) Максимальный импульсный ток: 30 А;

3) Номинальный рабочий ток: 14 А с охлаждением, 6 А без охлаждения;

4) Аналоговый выход для измерения тока двигателя;

5) Сопротивление перехода MOSFETа: 19 мОм (на ногу);

6) Максимальная частота ШИМ: 20 КГц;

7) Встроенная защита от перегрева, а также от повышенного и пониженного напряжения;

8) Размер: 54х28х12 мм.

9) Вес: около 10 г.
