ШИМ контроллер PCA9685 16 каналов

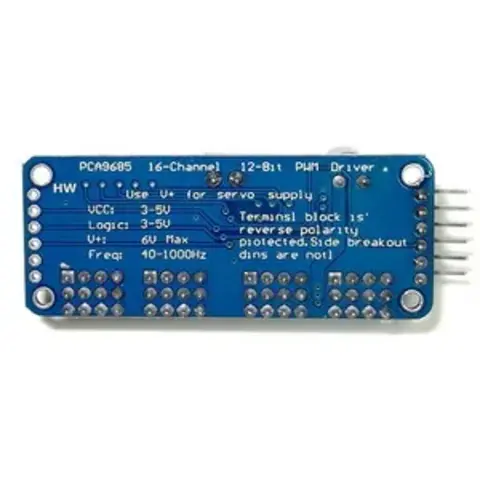

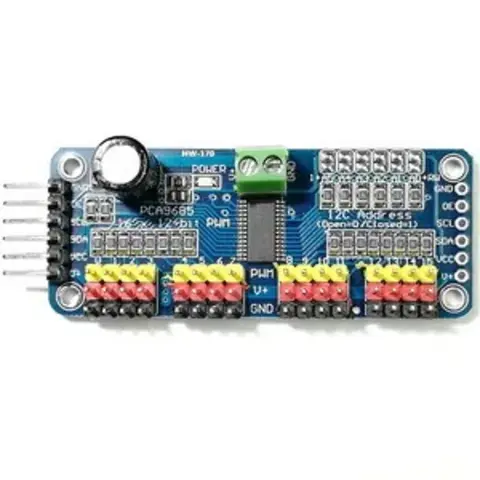

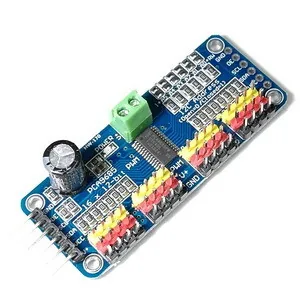

Модуль 16-канального 12-разрядного ШИМ контроллера, на микросхеме PCA9685, управляемого по I2C.

Применяется для управления большим количеством (в теории до 992) светодиодов, сервомоторов и других устройств, где требуется использование ШИМ.

Характеристики:

1) Питание модуля: 3.3-5 В;

2) Питание чипа (VCC): 2.3-5.5 В постоянного тока;

3) Сбой питания (VPOR): до 2.0 В константа используемая компаратором (номинально 1,7 В);

4) Потребляемый ток в рабочем режиме: до 10 мА (номинально 6 мА);

5) Потребляемый ток режиме ожидания: до 15.5 мкА в режиме ожидания (номинально 2,2 мкА);

6) Ток нагрузки на выходах при VCC = 5 В и выходом с открытым стоком (флаг OUTDRV=0): до 25 мА;

7) Ток нагрузки на выходах при VCC = 5 В и каскадным выходом чипа (флаг OUTDRV=1): до 10 мА;

8) Частота тактирования: 25 МГц внутренний генератор (±3%);

9) Внешний источник тактирования: от 0 до 50 МГц;

10) Количество каналов ШИМ: 16 шт. с поддержкой «горячего» подключения устройств к выходам;

11) Разрешение ШИМ: 12 бит 4096 тактов (рабочий цикл от 0 до 100%);

12) Выходная частота ШИМ: от 24 до 1526 Гц для внутреннего генератора 25 МГц (зависит от частоты тактирования и значения предделителя);

13) Рабочая частота шины I2C: до 1 МГц с поддержкой 100кГц, 400кГц, 1МГц (ёмкость до 4000пФ);

14) Уровень «0» на шине I2C: от -0.5 В до 0.3 В;

15) Уровень «1» на шине I2C: от 0.3 В до 0.7 В;

16) Рабочая температура: от -40 до 85 °C.

17) Размер:  6,2x2,5x1,0 см

Документация на микросхему PCA9685.
