Драйвер двигателей DRV8833
Доставка по Москве: 400 руб
Самовывоз: ПН-ПТ 10.00-18.00 бесплатно
Оплата: Наличные, Банковская карта, Online
Доставка по РФ: 3000 пунктов выдачи
- Описание
- Отзывы (0)
Модуль драйвера двигателей на микросхеме DRV8833 позволит вам управлять двумя электродвигателями постоянного тока с потреблением 1,5А (пиковый 2А) на канал, биполярным шаговым двигателем, соленоидами и др. индуктивной нагрузкой. Рабочее напряжение драйвера составляет 2.7-10.8 В, а встроенная защита от переполюсовки, перегрева, превышения допустимого напряжения и тока делают этот драйвер великолепным решением для работы с маломощными электродвигателями. При работе в предельных режимах может потребоваться дополнительное охлаждение для предотвращения перегрева.

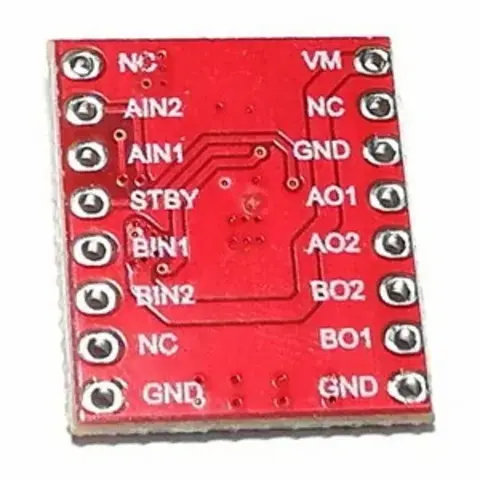

Назначение контактов:
| AIN1,AIN2 | Вход управления первым H-мостом |
| BIN1,BIN2 | Вход управления вторым H-мостом |
| AO1,AO2 | Выход подключения двигателя к первому H-мосту |
| BO1,B02 | Выход подключения двигателя ко второму H-мосту |
| GND | Земля |
| VM | Напряжение питания |
| STBY | Вход, низкий уровень переводит драйвер в режим сна с низким энергопотреблением |
Документация на микросхему
